Kolejny ważny etap budowy drogi ekspresowej S19 Babica - Jawornik został zakończony. Wykonawca, firma Intercor, zakończył betonowanie ustroju nośnego znajdującej sie w pobliżu wzgórza Smokówka estakady ES-24 w Żarnowej.
460 m długości i niemal 30 m wysokości. Tak rośnie estakada na S19 Babica - Jawornik
To drugi co do wielkości obiekt inżynierski na budowanym odcinku S19 Babica - Jawornik. Na konstrukcji estakady ES-24 w Żarnowej można by ustawić jedno za drugim 25 pełnowymiarowych boisk do siatkówki.
Udostępnij
Skopiowano!
Ładowanie artykułu…
Zmieści się tu 25 boisk do siatkówki

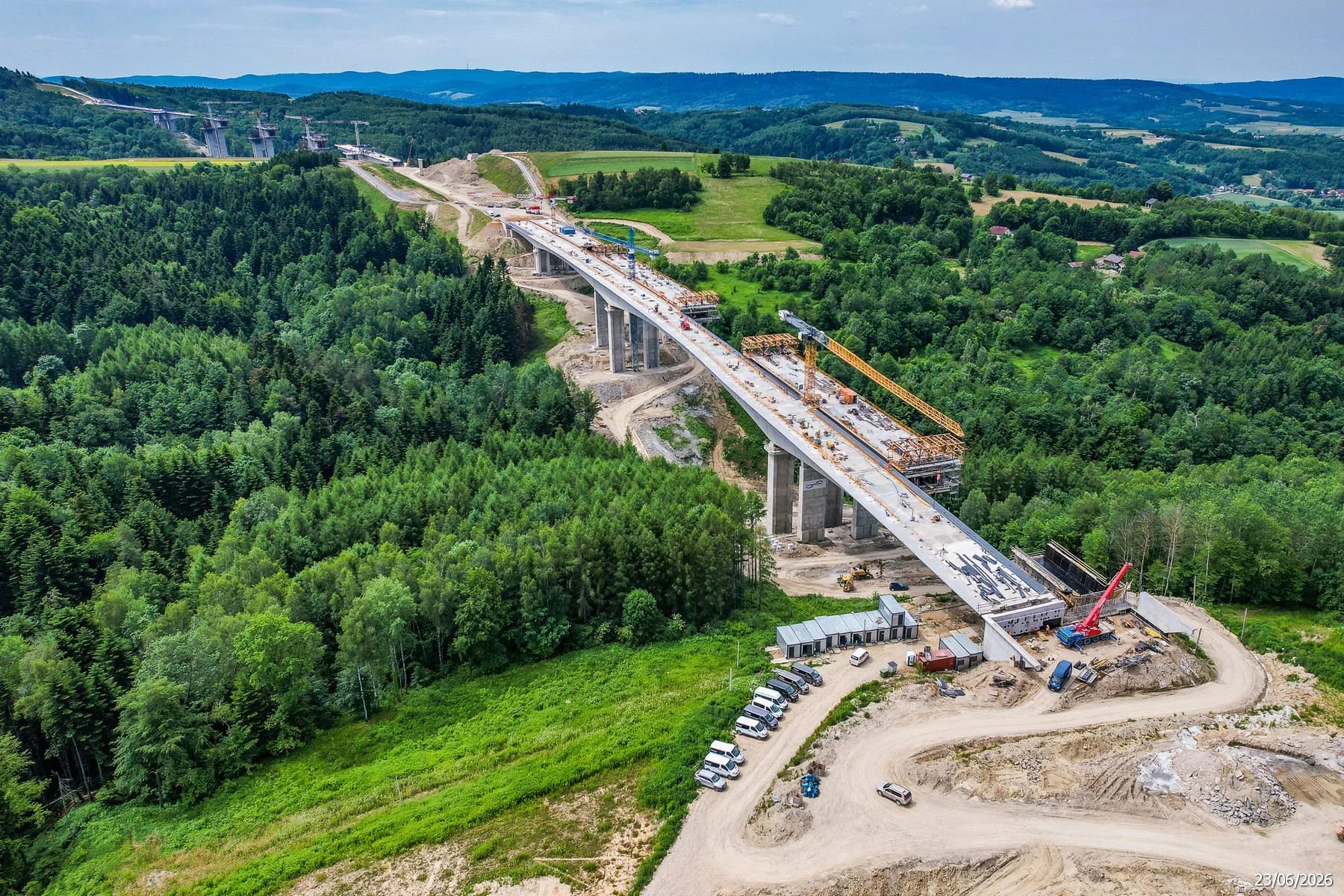

Estakada ma blisko 460 metrów długości i została posadowiona na pięciu podporach. Najwyższa z nich ma niemal 30 metrów wysokości. ź
- Skalę konstrukcji dobrze pokazuje porównanie. Na jej ustroju nośnym można byłoby ustawić jedno za drugim 25 pełnowymiarowych boisk do siatkówki - mówi Joanna Rarus, rzecznik prasowy GDDKiA w Rzeszowie.
Do budowy estakady wykorzystano 22 512,20 m³ betonu oraz 3 683 285 kg stali zbrojeniowej. Konstrukcja składa się z dwóch niezależnych ustrojów nośnych, przeznaczonych dla jezdni prowadzących ruch w przeciwnych kierunkach.
Estakada powstawała bez rusztowań

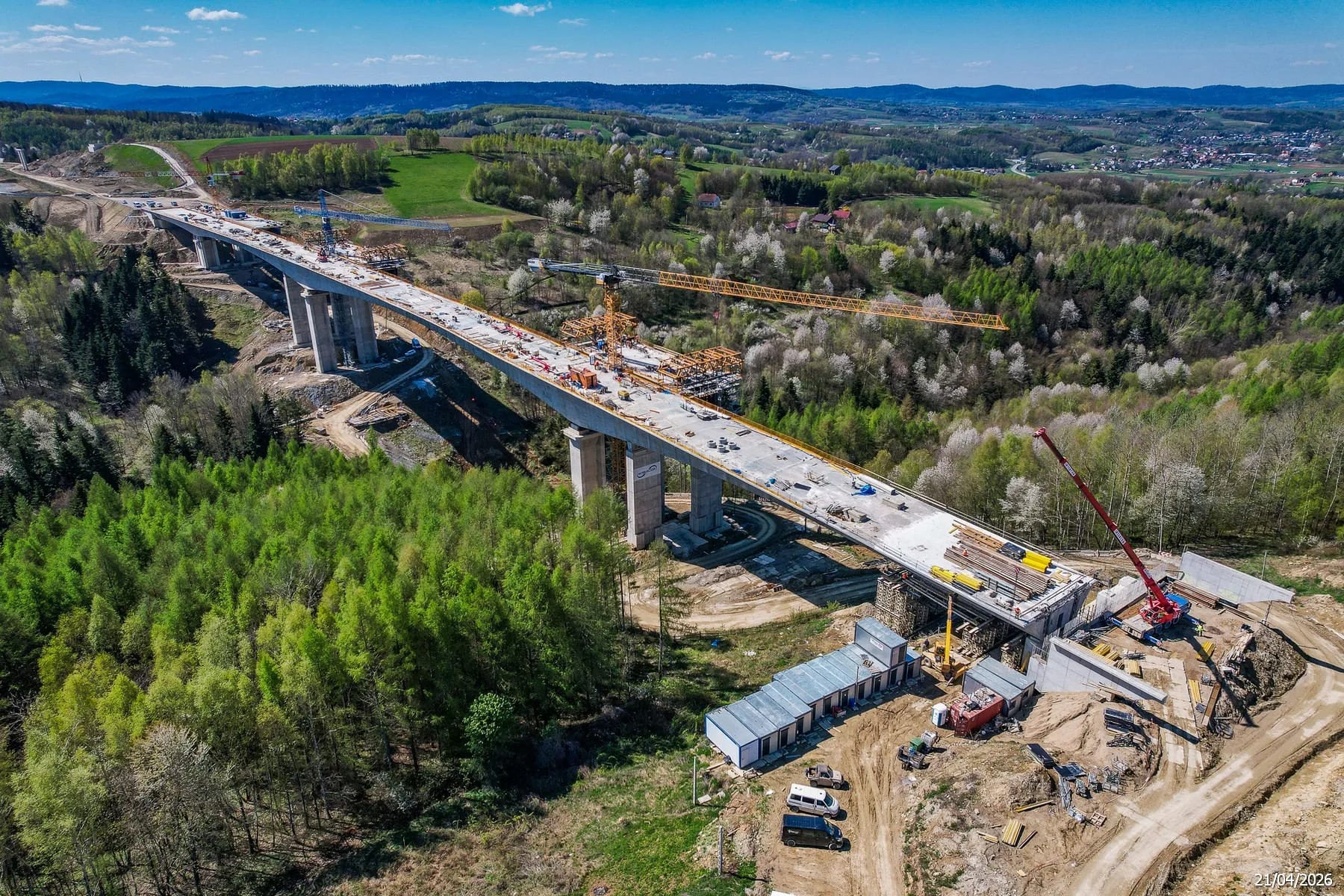

Tak duży obiekt powstaje w trudnym terenie, dlatego wykonawca zastosował metodę nawisową, nazywaną również wspornikową. Polega ona na wykonywaniu kolejnych segmentów konstrukcji bez konieczności ustawiania rusztowań podpierających ją od poziomu gruntu.
Joanna Rarus wyjaśnia, że przy budowie wykorzystywane są specjalistyczne, przesuwne urządzenia formujące.
- Najpierw wykonywane jest deskowanie, a następnie betonowane są kolejne segmenty ustroju nośnego. Prace prowadzone są jednocześnie z dwóch stron – od sąsiadujących podpór w kierunku środka przęsła.
Proces jest powtarzany aż do połączenia obu części konstrukcji. Zastosowanie tej technologii pozwala realizować wymagające obiekty w trudnych warunkach terenowych, ograniczając jednocześnie konieczność budowy rozbudowanych konstrukcji tymczasowych pod estakadą.
Teraz czas na wyposażenie
Zakończenie betonowania nie oznacza jeszcze końca prac przy estakadzie ES-24. Wykonawcę czeka teraz kolejny etap, czyli wykonanie wyposażenia obiektu.
W najbliższych miesiącach prowadzone będą prace związane z montażem krawężników kamiennych, desek gzymsowych i barier energochłonnych. Zbrojone i betonowane będą również kapy chodnikowe.
Ładowanie artykułu…
Na płycie pomostu wykonana zostanie izolacja oraz nawierzchnia z asfaltu lanego. Estakadę uzupełnią także ekrany przeciwwietrzne. Wszystkie te elementy mają stopniowo przygotować obiekt do końcowych etapów budowy i przyszłego udostępnienia go kierowcom.
Budowa S19 Babica - Jawornik przekroczyła 90 procent
Skala prac mostowych na odcinku ekspresówki S19 Babica - Jawornik jest dość spora. Zaawansowanie całej inwestycji przekroczyło już 90 procent.
W ramach budowy powstaje osiem estakad. Siedem z nich ma już ukończone ustroje nośne. Oprócz tego inwestycja obejmuje pięć wiaduktów drogowych, z których dwa zostały już udostępnione kierowcom, oraz cztery przejścia dla zwierząt.
